電機絕緣
發布日期：2021-06-15 09:44:23
高效率和超高效率電動機的絕緣均采用F級絕緣系統，B級溫升，這是當今業界通用的要求。
F級絕緣系統B級溫升的采用，使高效節能電機產品獲得25℃的安全裕度。這可用于增加有限周期的負載，使電機可適用在較高環境溫度和海拔，或者在更高的電壓和頻率容差下工作。同樣它可用于延長絕緣壽命。

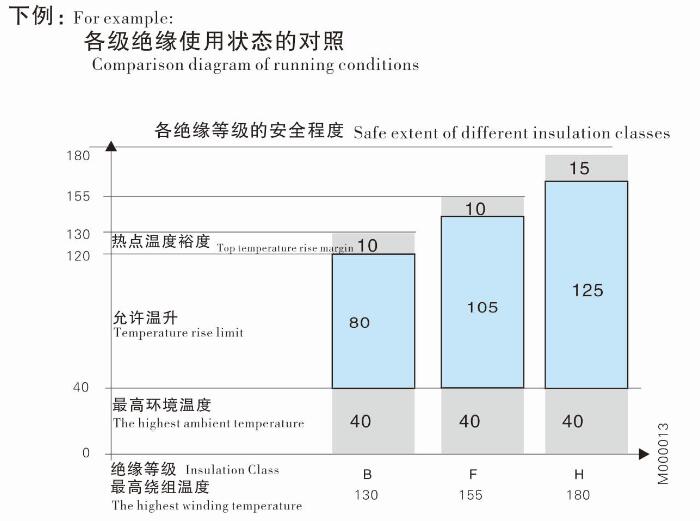

F級絕緣系統
-環境溫度40℃
-允許溫升105K
-熱點溫度裕度+10K
B級溫升
-環境溫度40℃
-允許溫升80K
-熱點溫度裕度+10K
絕緣系統溫度級別：
-F級155℃
-B級130℃
-H級180℃
電機接地
| 機座接地螺栓（Ф） | 主接線盒接地螺栓（Ф） | 接地電纜直徑（mm2） | |
| 71-112 | M4 | M4 | 1.5 |
| 132 | M5 | M5 | 205 |
| 200-250 | M6 | M6 | 16 |
| 280-315 | M10 | 2×M10 | 25 |
| 355-400 | M10 | 2×M10 | 45 |
| 450 | M12 | 4×M12 | 50 |
注：接地導線或防護導線的截面積應不小于：
1.當相線截面積小于25mm2時，為同相線的截面積。
2.當相線截面積為（25~50）mm2時，為25mm2。
3.當相線截面積大于50mm2時，為相線的截面的50%。
